Купольная вытяжка LEX CHR 115/60 Ivory

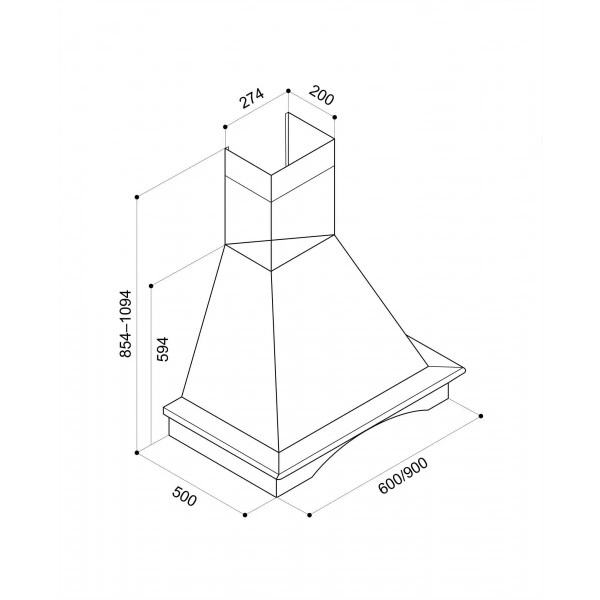

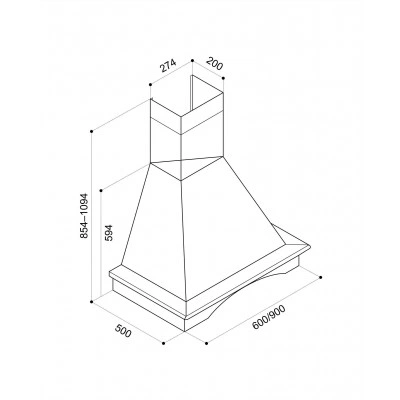

Геометрия корпуса CHR 115/60 Ivory

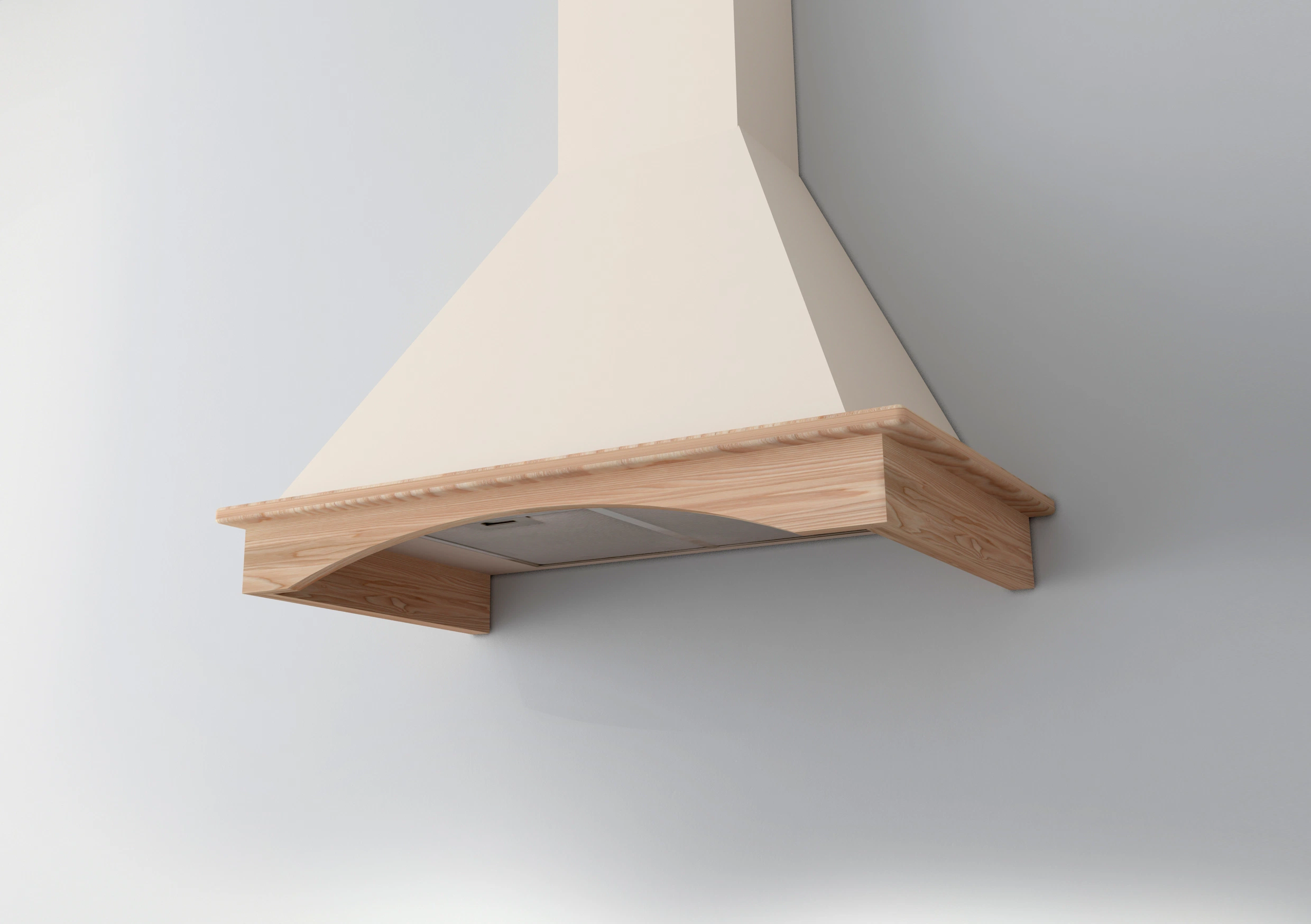

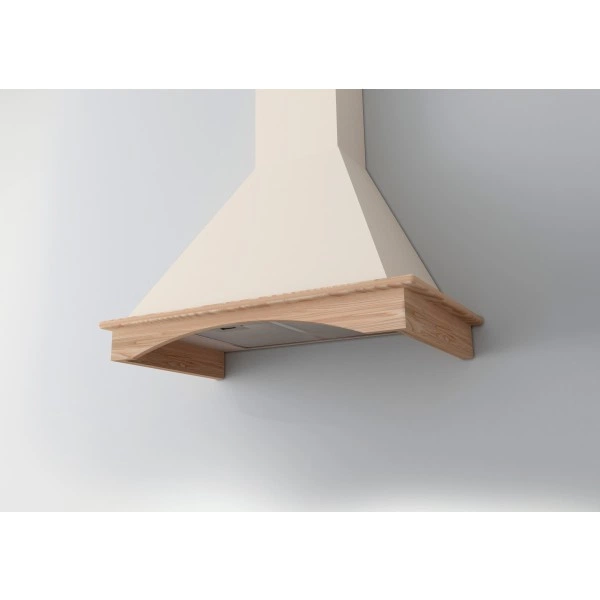

От вертикального короба плоскости купола расходятся по прямым диагоналям к широкому основанию. Линию низа выделяет деревянная рамка с рельефом: она выступает перед светлой металлической панелью и проходит по фронту и бокам. В этом исполнении силуэт строится на четких гранях и горизонтальном поясе по нижнему периметру. При размещении между шкафами учитывают не только ширину 600 мм, но и выступ рамки относительно боковых плоскостей.

Под нижним поясом находится фильтрующая часть, которую нельзя закрывать мебельной планкой: к ней нужен доступ для регулярной очистки. Ровные наклонные поверхности протирают мягкой салфеткой по направлению к низу купола, затем отдельно очищают резной деревянный край. Перед обслуживанием вытяжку отключают и дают лампам остыть. Оформление корпуса помогает отличить модель визуально; технические показатели отвода и рециркуляции приведены в соответствующих разделах карточки.

Функциональные возможности

• Отвод в вентиляцию

  При подключении к воздуховоду для модели заявлена производительность 500–650 м³/ч. Выход рассчитан на воздуховод диаметром 150 мм; путь канала и повороты учитывают при монтаже.

• Рециркуляция

  Когда отвод наружу не используется, воздух проходит через фильтры и возвращается в кухню. В этом режиме заявлено 350–500 м³/ч; совместимость угольного фильтра проверяют по исполнению модели.

• Свободный выход

  В паспортных условиях без сопротивления воздуховода диапазон составляет 650–800 м³/ч. Он отличается от показателя при подключении к вентиляции, поэтому эти значения не смешивают.

После включения выбирают ступень, соответствующую количеству работающих конфорок и интенсивности пара. При кратковременном усилении запаха скорость повышают; после готовки дают вытяжке поработать, чтобы удалить оставшиеся испарения. Уровень шума в паспортном диапазоне — 40–50 дБ.

Управление и освещение

• Выбор скорости

  Способ управления: слайдерное. Панель позволяет выбрать одну из 3 ступеней. Начинают с подходящего режима, а при изменении условий готовки корректируют его.

• Свет над плитой

  Для рабочей зоны предусмотрена подсветка: лампы накаливания 2 × 28 Вт. Она освещает поверхность отдельно от общего света кухни.

К органам управления прикасаются сухими руками; загрязненную панель протирают после остановки прибора. Замена лампы и обслуживание электрических частей выполняются при отключенном питании, с учетом конструкции конкретного исполнения.

Фильтрация и обслуживание

• Жировой фильтр

  Алюминиевый фильтр задерживает частицы жира до прохождения воздуха через моторный отсек. Его регулярно снимают и очищают по инструкции, затем полностью просушивают перед установкой.

• Угольный фильтр

  Для рециркуляции предусмотрен угольный фильтр HI, который приобретают отдельно. Перед установкой проверяют совместимость с этой вытяжкой; фильтр меняют по мере загрязнения.

Загрязненные фильтры снижают проход воздуха и увеличивают нагрузку на систему. Перед снятием фильтров вытяжку выключают и дожидаются охлаждения ламп и корпуса. Порядок очистки и замены зависит от типа фильтрующего элемента и комплектации.

Технические особенности

Свободный выход

650–800 м³/ч

Вентиляция

500–650 м³/ч

Рециркуляция

350–500 м³/ч

Уровень шума

40–50 дБ

Потребляемая мощность указана как 140 Вт, диаметр воздуховода — 150 мм. При планировании монтажа эти параметры рассматривают вместе с сечением канала и расположением вентиляционного выхода. Число колен и длина трассы влияют на фактический воздухообмен, поэтому паспортный свободный выход нельзя принимать за показатель после установки.

Отделка корпуса — нетонированное дерево, окрашенная сталь. Ширина 600 мм помогает соотнести вытяжку с варочной поверхностью и соседними шкафами. Поверхности очищают мягкой тканью без абразивов, чтобы не повредить покрытие.

Основные характеристики

Ширина

600 мм

Скорости

3

Управление

Слайдерное

Освещение

Лампы накаливания 2 × 28 Вт

У модели три скорости; зону приготовления освещают лампы накаливания 2 × 28 Вт. Способ управления: слайдерное. Для подбора фильтра важна комплектация: Алюминиевый (в комплекте), Угольный HI (опция). Эти параметры полезнее сравнивать по отдельности: скорость определяет режим работы, фильтр — способ очистки, а диаметр выхода — требования к воздуховоду.

Размещение и подключение

Вытяжка имеет ширину 600 мм; для отвода предусмотрен патрубок 150 мм. При установке сохраняют доступ к съемному фильтру и органам управления. Канал закрепляют без неплотных соединений и резких перегибов; обратный ток воздуха и сужение сечения проверяют до окончательной сборки облицовки.

Высоту над плитой и расположение розетки определяют по монтажной схеме для конкретной модели и типу варочной поверхности. Для режима рециркуляции наружный воздуховод не нужен, но выпуск очищенного воздуха нельзя перекрывать мебелью. Для режима отвода заранее предусматривают приток воздуха.

Уход и безопасная работа

После приготовления дают корпусу, лампам и фильтрам остыть. Корпус очищают мягкой салфеткой, а съемный жировой фильтр моют отдельно и возвращают на место только сухим. Не используют абразивные порошки и металлические губки: они могут оставить следы на окрашенной стали, стекле или нержавеющей поверхности.

Во время работы газовой плиты не оставляют открытое пламя без посуды под вытяжкой. Если появился необычный шум, запах перегрева или вибрация, прибор выключают и проверяют крепление, фильтр и воздуховод после остывания. Электрические узлы не разбирают при подключенном питании.

Габариты и поставка

Ширина модели — 600 мм, цвет — слоновая кость. Масса в упаковке и без нее: 17 кг / 14 кг. При получении сверяют исполнение корпуса и комплект фильтров до установки.

В месте монтажа заранее проверяют ширину свободного участка, возможность крепления к стене и доступ к электропитанию. Учитывают также запас для прокладки канала, если вытяжка будет работать на отвод. Такой порядок помогает выбрать конфигурацию до крепления корпуса и избежать переделки декоративного кожуха.
