Вырез и зоны нагрева LEX EVI 640A GR
Размер панели и монтажный вырез
Индукционная LEX EVI 640A GR показывает, почему ширину корпуса нельзя подставлять вместо размера отверстия в столешнице. Перед установкой нужны обе величины и схема именно выбранного исполнения.

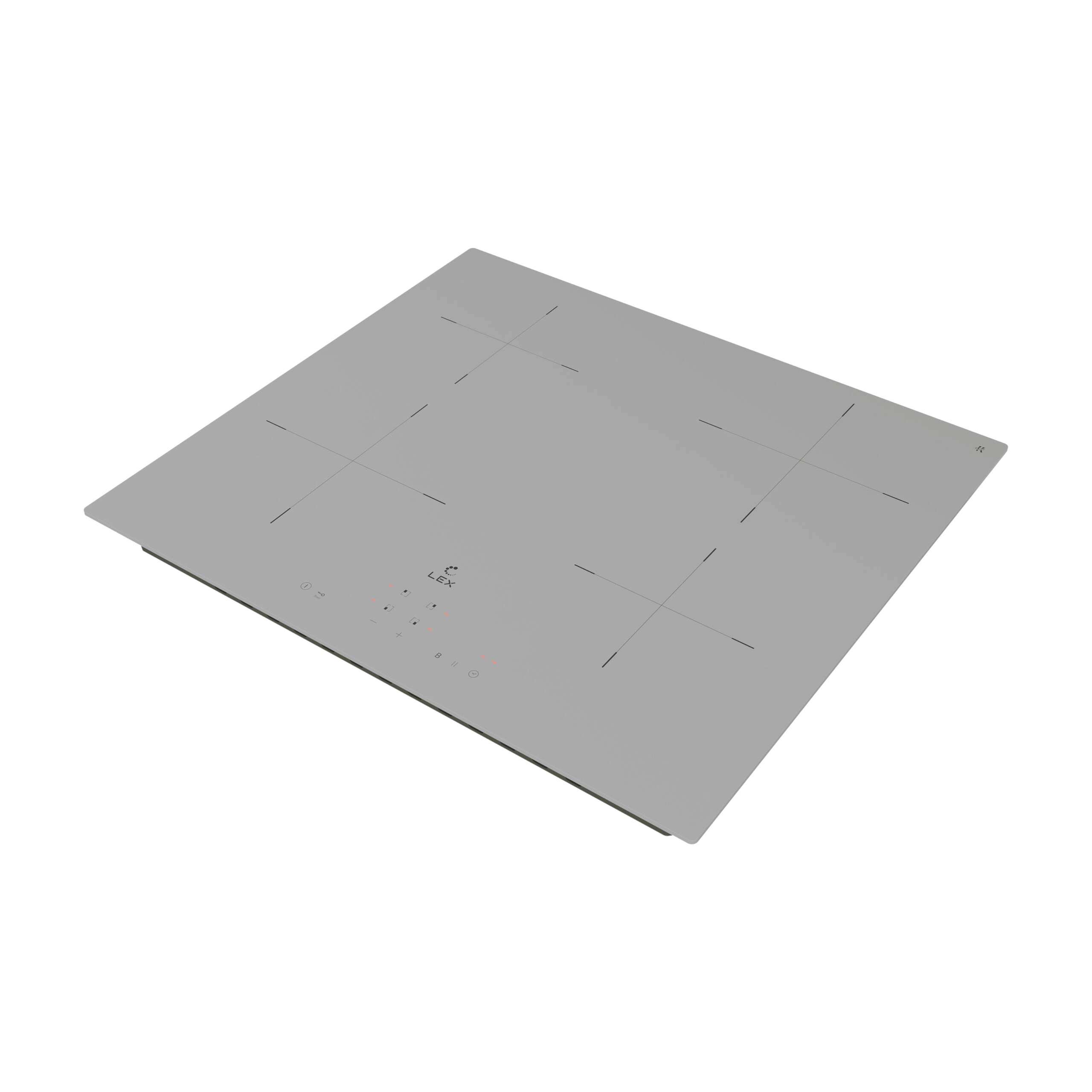

Габариты EVI 640A GR
У панели внешний размер составляет 590 × 520 × 59 мм, а размер для встраивания указан как 560 × 490 мм. Первая пара чисел описывает видимую поверхность, вторая — проем под нее. Разница между ними нужна для опоры края панели на столешницу. Нельзя ориентироваться только на слова «панель 60 см»: они не задают точный контур пропила.
На готовой кухне сначала измеряют существующий проем по двум осям. Затем сопоставляют результат с монтажной схемой модели, состоянием края столешницы и свободным пространством под прибором. Если под панелью установлен духовой шкаф или расположены царги мебели, проверяют предусмотренные в руководстве условия размещения и доступ для подключения.
- Сверьте внешний размер панели и размер выреза отдельно.
- Проверьте, что край столешницы поддерживает корпус по всему контуру.
- Оставьте доступ к креплениям и соединению после установки.
Зоны нагрева и посуда
У EVI 640A GR четыре индукционные зоны двух размеров. Две зоны диаметром 200 мм имеют номинальную мощность 1800 Вт и показатель 2200 Вт в режиме Boost. Еще две зоны диаметром 160 мм рассчитаны на 1500 Вт, в режиме Boost — на 1800 Вт. Эти значения относятся к отдельным зонам, поэтому общий показатель подключения нельзя получать простым сложением всех максимальных режимов.
При размещении посуды смотрят не только на число конфорок, но и на диаметр дна кастрюль и сковород. Посуде для индукции требуется совместимое основание. Широкая посуда на соседних зонах может физически мешать другой, даже если сенсорная панель позволяет включить обе конфорки. Проверка обычной домашней посуды до установки помогает понять, достаточно ли такого расположения зон.
Мощность и подключение
Для этой модели производитель указывает общую мощность 7000 Вт и длину штатного силового кабеля 100 см. Эти данные нужны для проекта подключения, но не описывают схему электропроводки конкретной кухни. Тип линии, защиту и способ соединения определяют по руководству изготовителя и условиям объекта с профильным специалистом.
Кабель должен достигать предусмотренной точки подключения без натяжения. При планировании мебели учитывают, где окажется нижняя часть панели и можно ли будет обслужить соединение без демонтажа столешницы. Номинальная ширина мебели сама по себе не подтверждает ни электрическую, ни монтажную совместимость.
Что проверить до установки
- Полную модель и ее монтажный чертеж: размеры могут различаться даже внутри одной серии.
- Размеры проема, состояние столешницы и место под корпусом.
- Положение кабеля и доступ к подключению после сборки кухни.
- Диаметр привычной посуды относительно зон 160 и 200 мм.
- Условия размещения рядом с другой встроенной техникой по руководству модели.
Раздельная проверка этих пунктов дает практический результат: панель подходит одновременно по проему, зонам нагрева и условиям подключения. По одному размеру «60 см» такого вывода сделать нельзя.
